浙江智铧科技有限公司

Q2车型说明：

1、Q2系列车型进出货架单边间隙不低于5cm。

2、Q2系列车型背负货架运行单边空间建议5-7cm。

3、货架离地净高度高于AGV2.5-3cm。

4、此款车型举升高度可在4-7cm之间调整。

适用场景：产线搬运

产品特点：尺寸紧凑；双模式导航

MR-Q2L-300LE-A1

下单型号	采购型号	MR-Q2L-300LE-A1
	配套充电桩	MR-RA-CH-48/38B-C1(N)[MR-RA-调节垫板15mm]	307800131
	外部调试线	调试线-外部，50cm黑	307800133
参数	外形尺寸（mm）	750540300（回旋直径780）
	举升高度（mm）	70（电动举升）
	安全防护功能	前置激光，后置超声，前后防撞条
	举升额定负载（kg）	300（自重128）
	导航方式	二维码；slam
	停止精度	角度±1°;位置±10mm
	电池性能	48V;24Ah

Q3车型说明：

1、Q3系列为主力车型，举升机构为电动模式

2、Q3系列车型进出货架单边间隙建议不低于5cm；背负货架运行单位空间建议7-10cm

3、货架离地净高度高于AGV2.5-2cm。

4、此款车型举升高度可在4-7cm之间调整。

适用场景：仓储搬运，产线搬运

产品特点：尺寸紧凑；开模车型

MR-Q3-600CE-C1(M)

下单型号	采购型号	MR-Q3-600CE-C1(M)
	配套充电桩	MR-AC48V030L（标配）	307800050
	外部调试线	调试线-外部，50cm黑	101509176
参数	外形尺寸（mm）	960650250（回旋直径996）
	举升高度（mm）	60（电动举升）
	安全防护功能	前置激光，前后防撞条
	举升额定负载（kg）	600（自重135）
	导航方式	二维码
	停止精度	角度±1°;位置±10mm
	电池性能	48V;24Ah

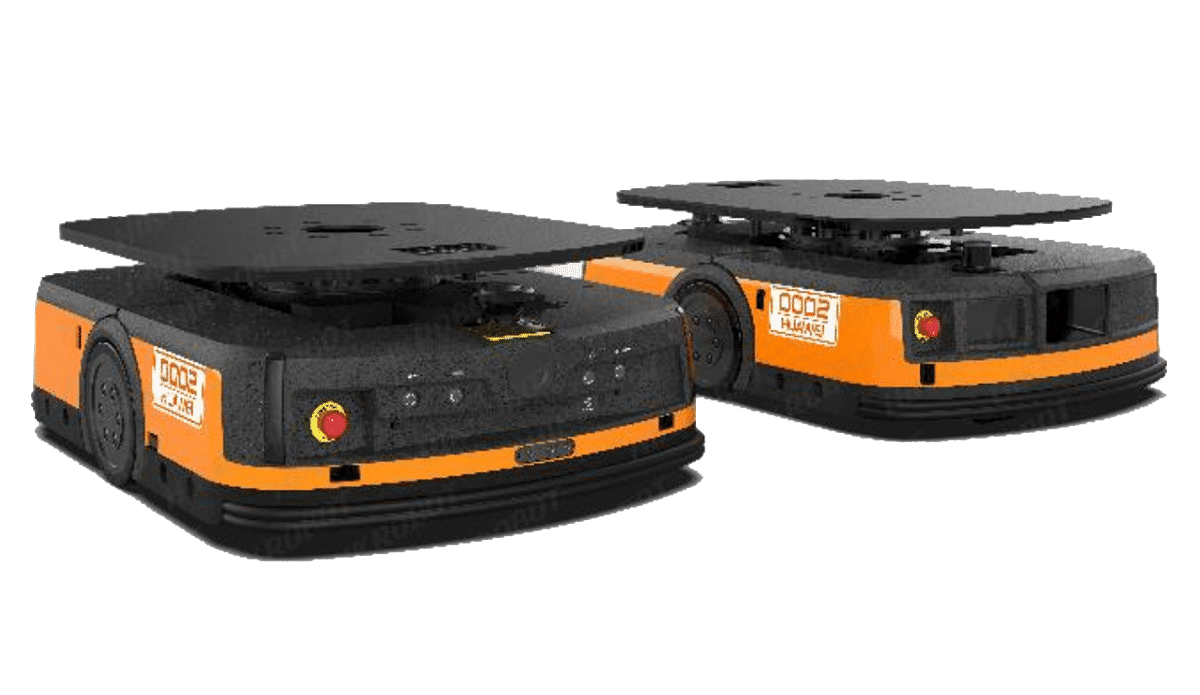

MR-Q3-600LE-C2(HWB)

下单型号	采购型号	MR-Q3-600LE-C2(HWB)
	配套充电桩	MR-AC48V030L（标配）	307800050
	外部调试线	调试线-外部，50cm黑	101509176
参数	外形尺寸（mm）	960650250（回旋直径996）
	举升高度（mm）	60（电动举升）
	安全防护功能	前后双激光，前后防撞条，双目检测
	举升额定负载（kg）	600（自重135）
	导航方式	二维码；slam
	停止精度	角度±1°;位置±10mm
	电池性能	48V;24Ah

Q7车型说明：

1、Q7系列为不大于1.5T车型，进出货架单边间隙不低于5cm;背负货架运行时单边空间建议10-15cm

2、Q7系列2T负载车型进出货架单边间隙建议不低于10cm；背负货架运行时单边空间建议不低于15cm

3、货架离地净高度高于AGV2.5-2cm

适用场景：仓储搬运，产线搬运

产品特点：载重范围广；多尺寸系列

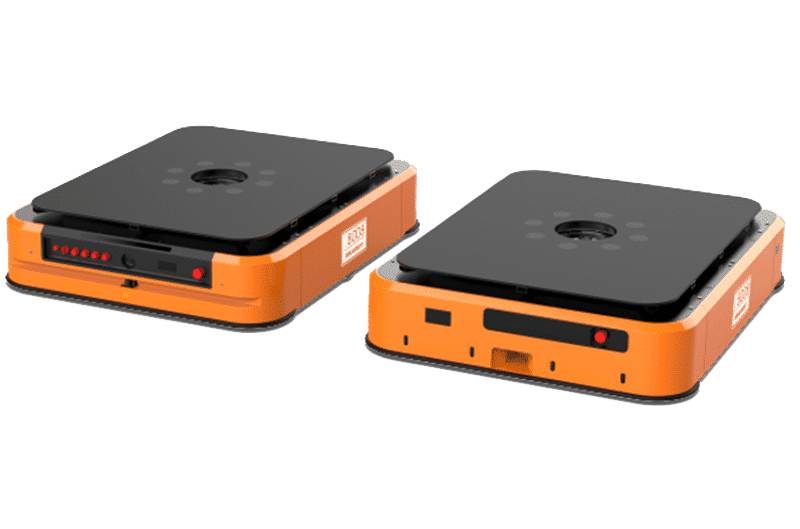

MR-Q7L-2000CH-A1(H)

下单型号	采购型号	MR-Q7L-2000CH-A1(H)
	配套充电桩	MR-RA-CH-48/60B-A1(S)	307800061
	外部调试线	调试线-外部，50cm黑	101509176
参数	外形尺寸（mm）	15221223345（回旋直径1820）
	举升高度（mm）	100（液压举升）
	安全防护功能	前置激光，后置红外，前后防撞条
	举升额定负载（kg）	2000（自重566）
	导航方式	二维码；slam
	停止精度	角度±1°;位置±10mm
	电池性能	48V;66Ah

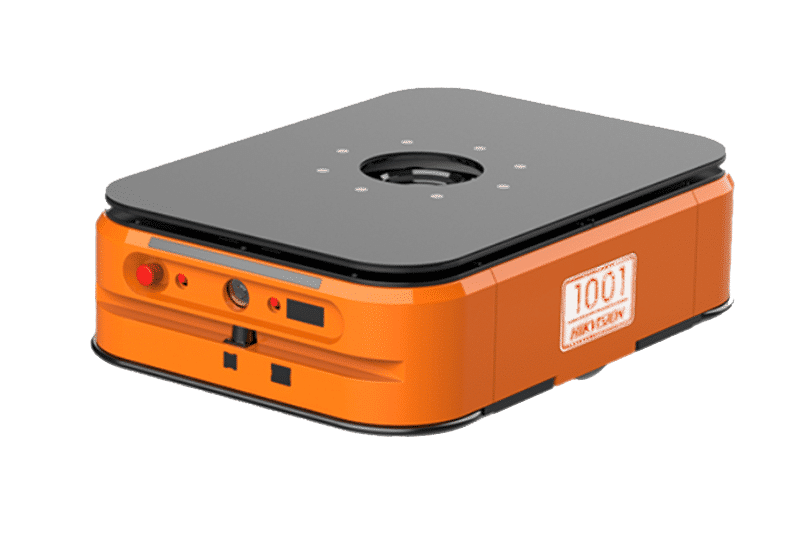

MR-Q7-1000CE-A2(H)

下单型号	采购型号	MR-Q7-1000CE-A2(H)
	配套充电桩	MR-AC48V030L（标配）	307800030
	外部调试线	调试线-外部，50cm黑	101509176
参数	外形尺寸（mm）	1137819325（回旋直径1274）
	举升高度（mm）	60（电动举升）
	安全防护功能	前置激光，后置红外，前后防撞条
	举升额定负载（kg）	1000（自重300）
	导航方式	二维码
	停止精度	角度±1°;位置±10mm
	电池性能	48V;30Ah

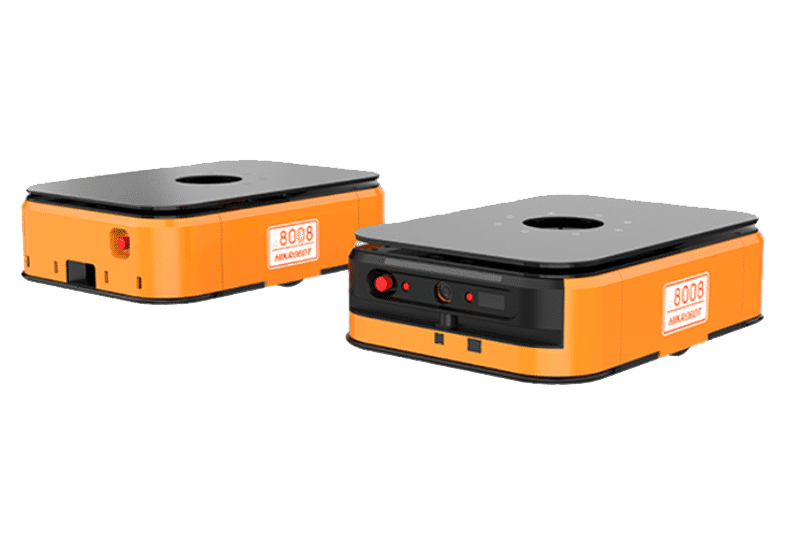

MR-Q7-1500CH-C3(H)(SNDL)

下单型号	采购型号	MR-Q7-1500CH-C3(H)(SNDL)
	配套充电桩	MR-AC48V030L（标配）	307800030
	外部调试线	调试线-外部，50cm黑	101509176
参数	外形尺寸（mm）	1137819325（回旋直径1274）
	举升高度（mm）	60（液压举升）
	安全防护功能	前置激光，后置红外，前后防撞条
	举升额定负载（kg）	1000（自重215）
	导航方式	二维码；slam
	停止精度	角度±1°;位置±10mm
	电池性能	48V;44AH

MR-Q7-1000CE-D1(H)

下单型号	采购型号	MR-Q7-1000CE-D1(H)
	配套充电桩	MR-AC48V030L（标配）	307800050
	外部调试线	调试线-外部，50cm黑	101509176
参数	外形尺寸（mm）	1180860260（回旋直径1265）
	举升高度（mm）	60（电动举升）
	安全防护功能	前置激光，后置TOF（选配），前后防撞条
	举升额定负载（kg）	1000（自重215）
	导航方式	二维码；slam
	停止精度	角度±1°;位置±10mm
	电池性能	48V;22/30/40/44Ah

移载系列车型说明：

适用场景：产线接驳及搬运

产品特点：尺寸负载可定制

尺寸定制：辊筒宽度、高度；辊筒排数、层数

负载定制：皮带、辊筒、链条等

MR-CC3-100CB4-A1(H)(DL)

下单型号	采购型号	MR-CC3-100CB4-A1(H)(DL)
	配套充电桩	MR-AC48V030L（标配）	307800032
	外部调试线	调试线-外部，50cm黑	101509176
参数	外形尺寸（mm）	1203615900（回旋直径1316）
	移载方式	辊筒(可定制)
	安全防护功能	前置激光，后置红外，前后防撞条
	举升额定负载（kg）	4*25（自重230）
	导航方式	二维码
	停止精度	角度±1°;位置±10mm
	电池性能	48V;24Ah

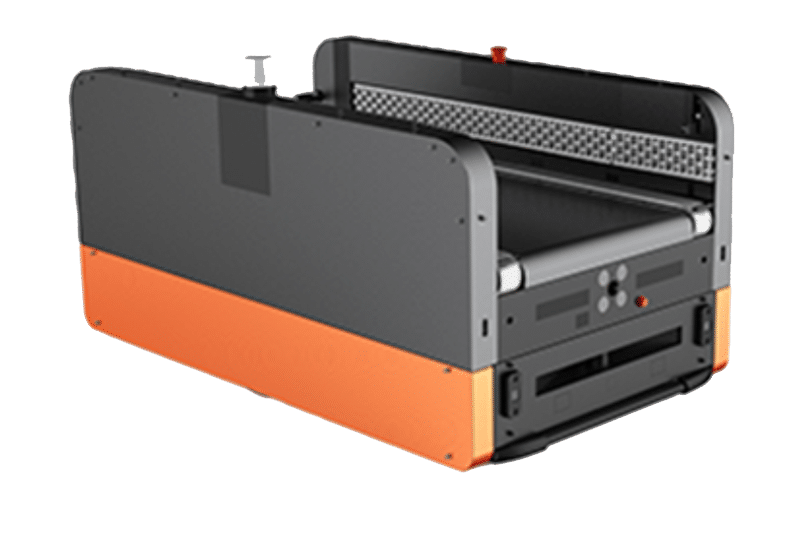

MR-C3C-UT030A(H)

下单型号	采购型号	MR-C3C-UT030A(H)
	配套充电桩	MR-AC48V030L（标配）	307800032
	外部调试线	调试线-外部，50cm黑	101509176
参数	外形尺寸（mm）	1267722675（回旋直径1500）
	移载方式	皮带（可定制）
	安全防护功能	前置激光，后置TOF（选配），前后防撞条
	举升额定负载（kg）	30（自重255）
	导航方式	二维码
	停止精度	角度±1°;位置±10mm
	电池性能	48V;20Ah

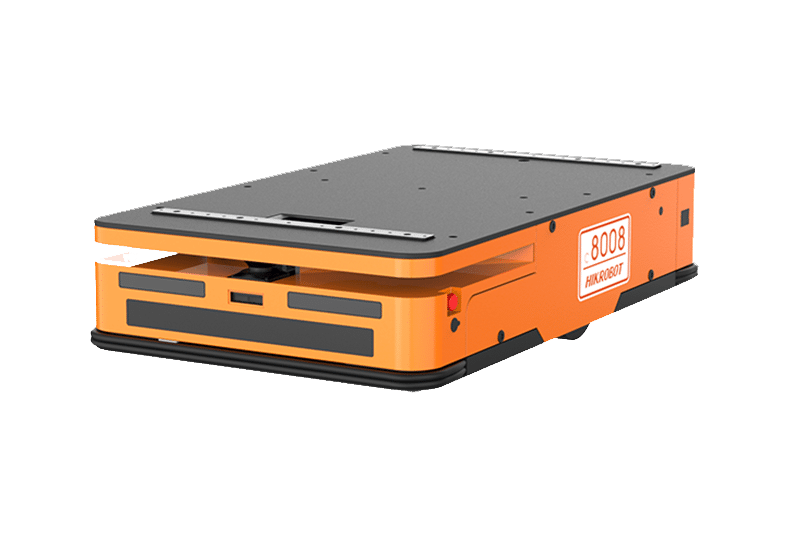

MR-C3C-UT300B1(H)

下单型号	采购型号	MR-CC3-300L-A1(M)(JJWC)
	配套充电桩	MR-AC48V030L（标配）	307800032
	外部调试线	调试线-外部，2m，黑	101509134
参数	外形尺寸（mm）	1250743268（回旋直径1396）
	移载方式	上层可定制
	安全防护功能	前置激光，侧面超声，后置红外，前后防撞条
	举升额定负载（kg）	400（自重180）
	导航方式	二维码；slam
	停止精度	角度±1°;位置±10mm
	电池性能	48V;30Ah

CTU车型说明：

MR-F2-50C-A1(H)

型号	MR-CS1-010CRL-A1(H)
车型	CTU
适用场景	“料箱到人”工作场景
负载	每层50kg，整体负载250kg左右

叉车车型说明：

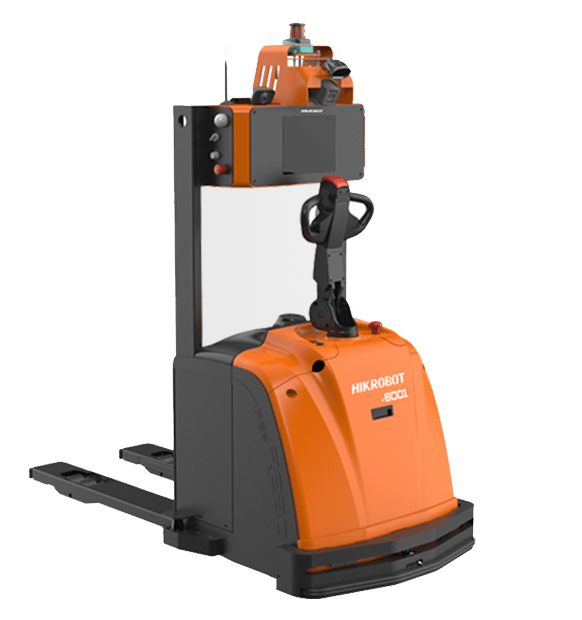

MR-F3-2000-A1(H)

MR-F1-600-A1(H)

车型	叉车（SLAM,人工双模式）
适用场景	仓库、车间
负载	600-3000kg之间
负载定制	皮带、辊筒、链条等

其他系列车型说明：

MR-A3-610LM-A1(M)

型号	MR-A3-610LM-A1(M)
车型	复合机器人
适用场景	车间搬运+抓取操作
负载	5-30kg之间

MR-H9-3000CH-A1(H)

型号	MR-H9-3000CH-A1(H)
车型	泊车机器人
适用场景	无人停车场
负载	3-3.5T之间

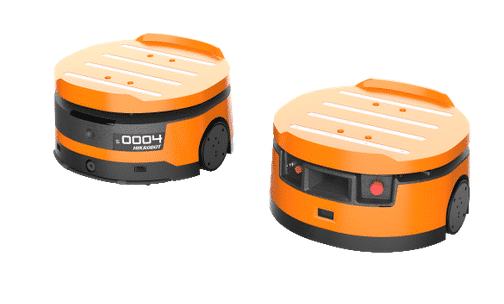

MR-CS1-010CRL-A1(H)

型号	MR-CS1-010CRL-A1(H)
车型	快递分拣机器人
适用场景	快递行业大型分拣中心
负载	5-10kg之间
